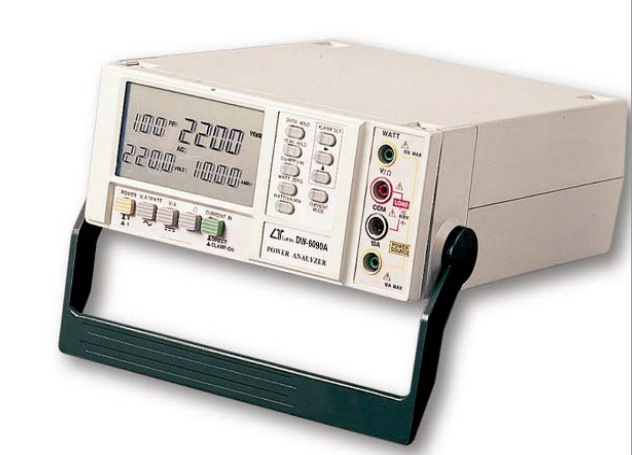

LUTRON台湾路昌DW-6090A电力分析仪DW6090A
DW-6090A电力分析仪DW6090A详细参数

• DW-6090A 电力分析仪
  POWER ANALYZER
  （原DW-6090停产）
  测量范围：

  瓦特（交流）电流直接输入
  范围	解析度	精确度
  600W	1W	±（1.5%+5位数）
  AC输入电流须≥0.4A（ACA）及≤10A（ACA） 交流电压/电流（ACV/ACA）频率响应范围40Hz~400Hz 电压输入：最大AC600V，电流输入：最大AC10A

  瓦特（交流）电流使用钩表转换器或分流器（CT）输入
  范围	解析度
  9999W	1W
  99.99千W	0.01千W
  999.9千W	0.1千W

  输入电流法则：                   钩表转换器须≥20ACA                   CT 100/5A须≥8ACA                   CT 1000/5A须≥80ACA

  VA（虚功因）电流直接输入
  范围	解析度	精确度
  99.99VA	0.01VA	±（2%+2D）
  999.9VA	0.1VA
  9999VA	1VA
  AC输入电流须≥0.4A（ACA）及≤10A（ACA） 交流电压/电流（ACV/ACA）频率响应范围40Hz~400Hz）

  功率因数（电流直流输入）
  范围	解析度	精确度
  0.01~1.00	0.01	±（1.5%+2D）
  AC输入电流须≥0.4A（ACA）及≤10A（ACA） 交流电压/电流（ACV/ACA）频率响应范围40Hz~400Hz 电压输入：最大AC600V，电流输入：最大AC10A

  交流电压ACV（true rms），直流电压DCV
  范围	解析度	精确度
  0.1V~299.9V	0.1V	DCV：±（1%+1D），ACV（≤10V）：±（1%+7D） ACV（11V~100V）：±（1%+5D） ACV（其余）：±（1%+1D）
  300V~600V	1V
  自动换挡： 最大输入电压：AC600V，DC600V 交流电压ACV频率响应40~400Hz

  交流电流ACA（true rms），直流电流DCA（电流直接输入）
  范围	解析度	精确度
  0.01A~10.00A	10mA	ACA：±（1%+3D），DCA：±（1%+1D）
  最大输入电流：AC10A，DC10A 交流电流ACA频率响应40~400Hz

  交流电流ACA（true rms）直流电流DCA（外接电流转换器）
  范围	解析度
  1000A	1A
  精确度：主机电压档的精确度+外接电流转换器的精确度

  交流电流ACA，外接分流器（CT）
  范围	解析度
  CT 100/5A	0.1A
  CT 1000/5A	1A
  精确度：主机电流档的精确度+分流器的精确度

  瓦特小时Whr（电流直接输入）
  范围	解析度
  0.001Whr~9.99Whr	0.001Whr
  10.00Whr~99.99Whr	0.01Whr
  100.0Whr~999.9Whr	0.1Whr
  1000Whr~9999Whr	1Whr
  10K Whr~99.99K Whr	10Whr
  100K Whr~999.9K Whr	100Whr
  1000K Whr~9999KW hr	1K Whr
  精确度及其他规格要件与瓦特档相同

  电阻
  范围	解析度	精确度
  9999Ω	1Ω	±（1%+1D）
  19.99KΩ	10Ω
  自动换档，过载保护最大AC/DC 300V

  频率Hz
  范围	解析度	精确度
  10.0Hz~99.9Hz	0.1Hz	±（1%+1D）
  100Hz~999Hz	1Hz
  自动换档，频率信号输入电压位准＞6V和≤600V

  一般规格：

  显示器	93mm*52mm超大型液晶显示器，多种单位显示，可同时显示电压/电流/瓦特/功率因数或频率等
  测量单位	瓦特、虚功因、瓦特小时、功率因数、交流电压、直流电压、直流电流、频率、电阻
  归零调整	瓦特：采按键式归零调整 交直流电压/电流：自动归零
  极性	自动显示：“-：指示反极性
  电流输入型式	直接输入或使用钩表转换器货分流器（CT）
  过载输入指示	显示“﹉”“————”
  资料输出	RS-232电脑连接介面
  取样时间	瓦特、虚功因、交流电压、交流电流、功率因数、频率：约15S 直流电压、直流电流、电阻：约1S
  工作环境温度	0℃~50℃（32℉~122℉）
  工作环境湿度	须低于80%R.H.
  工作电源	电池电源：直流9V，1.5V（3号电池）*6颗 交流电源：AC转DC9V电压转换器（500mA）
  电源消耗	电池电源：约直流30mA
  尺寸	280*210*90mm（11.0*8.3*3.5英寸）
  重量	约1.6公斤
  标准附件	测试棒……………………1组 操作说明书………………1本
  选购配件	RS232连接线UPCB-02 数据纪录软件SW-U801-WIN
