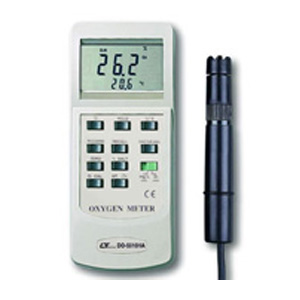

路昌溶氧仪DO5510HA溶氧计

产品系数
1. 溶氧分析仪的概述：
溶氧分析仪DO5510HA由带有温度传感器的极谱探头组成。可进行精确的溶解氧（DO）测量，空气中的含氧量（O2）测量及温度测量。溶氧分析仪可应用于水族馆，养鱼缸，玻璃鱼池，矿业，医药研究，农业，实验室，水环境，大专院校等。

2.溶氧分析仪DO5510HA溶氧仪的特性：
带有温度传感器的极谱探头组成。可进行精确的溶氧测量，空气中含氧量及温度测量
高质量溶氧探头，可以连接BOD 瓶
自动温度补偿，从0到50摄氏度。
拥有“%含盐量”与“海拔高度”补偿，只需利用面版按钮即可适应各种环境测量。
优质集成电路板不仅保证精确的数据，而且提供特别的功能。
超大液晶显示以及对比度调整令读数更清晰准确。
双重读数显示，同时提供氧气及温度读数。
调出及数据保持功能可以保存数据的峰值及平均值。
自动关机功能延长了电池的寿命。
使用9伏电池
温度读数可在华氏与摄氏间自由切换。
仪器零件全都采用耐用材料制成，其中外壳更是由高质ABS塑料制成。

3.溶氧分析仪DO-5510HA溶氧仪的规格：

路昌溶氧仪DO5510HA溶氧计-技术参数
DO-5510HA电路	单片LSI电路DO5
显示	双仪表显示，13mm超大液晶显示，可调节对比度以得到更佳效果
DO-5510HA量程	氧气溶解度	0 — 20.0 mg/L（升）
	空气含氧量	0 —100.00%
	温度	0—50℃
解析度	氧气溶解度	0.1mg/L
	空气含氧量	0.1% O2
	温度	0.1℃
精确度（23±5℃）	氧气溶解度	±0.4mg/L
	空气含氧量	±0.7%
	温度	±0.8℃/1.5℉
传感器结构	带有独立温度传感器的极谱探头
探头补偿及调整	温度	自动从0到50℃
	盐分	0到39%浓度
	海拔高度（M.T）	0到3900米
记忆功能	可记录并调出数据的最大最小及平均值
DO-5510HA关机	自动关机功能节省电池，或者可以手动关机。
电脑界面	无
超量输入显示	显示“- – – -”
工作温度	0到50℃（32到122℉）
工作湿度	最大80%
取样时间	约0.4秒
DO-5510HA电池	006P DC 9V电池
电源消耗	约 DC 6.6 mA
DO-5510HA重量	335g（包括探头电池）
DO-5510HA尺寸	主表：180×72×32mm
	探头：170mm×26mm直径
DO-5510HA附件	氧传感探头 （OXPB-11） 1PC 用户手册 1PC 外带提包 1PC 备用隔膜 (OXDP-02) 5PCs 每包 1套 探头填充电解液(OXEL-03) 1套
可选附件	氧传感探头 （OXPB-11） 备用隔膜5PCs（每包）（OXDP-02） 探头填充电解液 （OXEL-03） 电脑软件（Windows版本）

4.溶氧计DO-5510HA溶氧仪测量步骤
4-1校准
测量前需进行如下校准：
1) 将氧传感器插头从主表上拔出。
2) 按“on/off”键使仪表开机。将“DO/O2”键打到“O2”位置。按“回零”按钮(ZERO )显示读数为0。
3) 将氧传感器插头插入主表插口，开机。至少等5分钟直到读数稳定且不再变化。按校准(O2 CAL )键直到数值显示为20.9或20.8（因为氧在空气中所占比例典型值是20.9%，所以可利用此值进行快速准确的校准）。
4) 校准注意事项：
5) 校准应在宽阔通风的环境下进行，这样可获得较好效果。|

4-2 溶氧测试DO5510HA
1) 完成以上的校准后仪表就可以进行DO测量了。
2) 将“DO/O2”键打到“DO”位置。
3) 探头含盐量百分比补偿：
A：首先按下“%Salt Button”键，会显示：
B：每按“Factor Adj. Button”键一下会增加1%的含盐浓度，调整直到读数显示需要的浓度。然后再按下“%Salt Button”键以完成含盐量调整步骤。这时仪器将采用新的含盐浓度参数。
C：若待测溶液是纯水或盐分浓度可以忽略，则调整含盐量为0%。

4）探头所处和海拔高度调准
一般的溶氧测试是被认为在海平面上进行的。但如果测试环境不是在海平面上（0米），就应该调整高度参数。
A：首先按下“MT Button”键，会显示：
B：每按“Factor Adj. Button”键一下会增加100米的水平高度，调整直到读数显示需要的高度。然后再次按下“MT Button”键完成高度调整。这时仪器将采用新的海拔高度参数。

5）a. 将探头浸入到被测量液体中至少10cm。这样可利于温度传感及自动温度补偿。
b. 由于探头与被测液之间要达到热平衡，如果两者之间温差有几度，平衡过程可能需要几分钟。
6）a. 为了能对任何给定溶液进行溶氧测量，探头尖的浸润要充分。请确保液体接触探头的速率至少为0.2~0.3米/秒，或者搅动探棒。
b. 在实验室测量时，推荐使用电磁搅拌器进行搅拌以使液体达到一定的速率，通过此方法，可使由于溶液中空气中的氧的渗透而造成的误差减到最小。 7）在进行了一系列测试以后，请用普通自来水仔细冲洗探头。

4-3 空气中含氧量测量DO5510HA
1) 仪表经过校准后就可以进行测量了。
2) 将“DO/O2”键打到“O2”位置。
3) 显示屏上会显示空气中含氧百分比。

4-4 温度测试
在测量过程中，显示器下方将显示所测溶液温度。
*按“℃/℉ Button”键会转换数据单位（℃/℉）。

4-5 数据保持
在测量过程中按下“DATA HOLD ”将会保持显示数据而且显示屏会出现“D.H”标志。
*再次按下“DATA HOLD ”键将退出数据保持功能。

4-6 数据记录（最大最小与平均值）
*数据记录功能会显示最大/最小值和平均值。要启用该功能，按 “MEMORY RECORD ”键一下，显示屏将出现“REC”符号。
*当“REC”符号出现在屏幕上时：
1）按下“MEMORY CALL ”键，最大值及“Max”标志将会出现在屏幕上。
2）再次按下“MEMORY CALL ”键，最小值及“Min”标志将会出现在屏幕上。
3）再次按下“MEMORY CALL ”键，平均值及“AVG”标志将会出现在屏幕上。
4）如需退出数据记录功能，只须再按下“RECORD”键，屏幕将会显示平常读数。

5、禁止自动断电功能。（便携式溶氧仪DO-5510HA）
1）仪器加入了自动断电功能以延长电池的寿命。如果在十分钟内没有按任何按钮，仪器将自动关机。要取消该功能，只需在测量过程中选择记录功能，就是按下“RECORD”键即可。
2）仪器还加入了显示对比调整功能。该功能可以通过调整“LCD CONTRACT AJUST”键来实现。

6、便携式溶氧仪DO-5510 HA维护
当溶氧仪无法正常校准或读数不稳定时，请检查氧传感器探头内电解液是否用完以及隔膜是否已脏，如果是的话，请重新填充电解液、更换隔膜后再重新校准。

1）更换隔膜和电解液
溶氧探头组件由铁弗龙隔膜制成位于探头顶部。隔膜允许电解液中的氧分子透过但不给较大的分子透过。以此特性，氧将会扩散到探头所含的整个溶液中，因此其提浓度将可继而由测试环节进行量化。
该隔膜相当娇贵且在与硬物接触时容易损坏，如果该隔膜损害则必须按如下方法进行更换：
1）拧下电极头（8-3，Fig.2）和电解液盒（8-4，Fig.2），将旧电解液从电解液盒中倒出。
2）拧下电解液盒（8-4，Fig.2）及探头（8-7，Fig.2）。
3）放入新的隔膜（8-5，Fig.2）到电解液盒的上缘并带有O型环（O-ring）（8-6，Fig.2），然后与探头（8-7，Fig.2）组装到一起。
4) 填充新的电解液（OXEL-03）到电解液盒（8-4，Fig.2）。
5）拧回电解液盒组件（包括8-4，8-5，8-6，8-7，Fig.2）到电极头（8-3，Fig.2）。

2）更换电池
当LCD左角显示“LO BAT”时表示应更换电池。（不过电池还可再用几个小时直到读数真的不准确）。
推开电池背盖取出电池，换上9V电池（最好是碱性高能电池），然后装回背盖。
